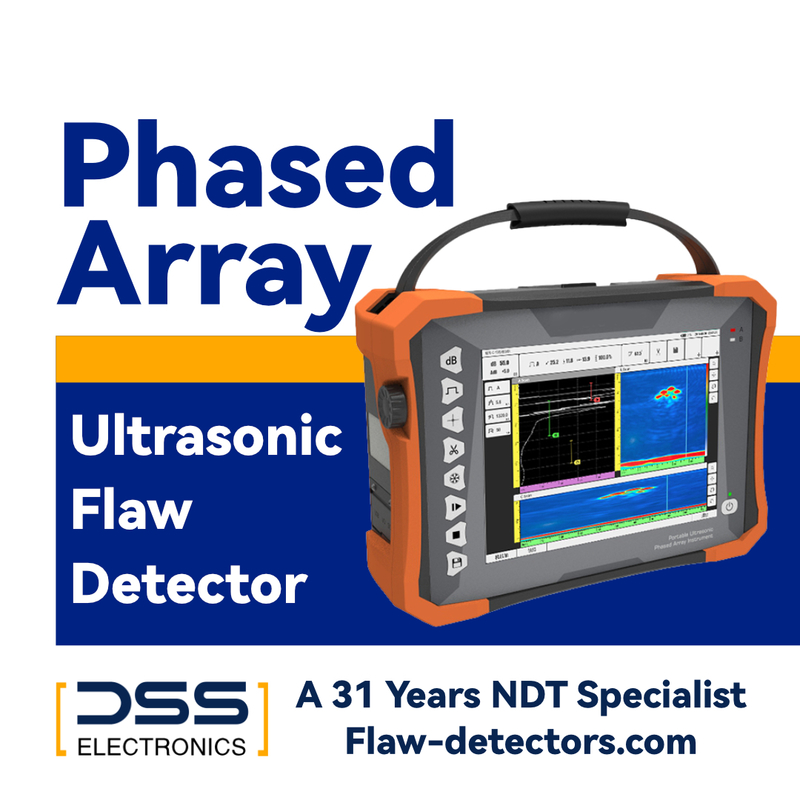

Фазированный ультразвуковой дефектоскоп DSS-PAUT28

Name: Фазированный ультразвуковой дефектоскоп DSS-PAUT28
Brand: Suzhou Desisen(DSS) Electronics Co.,Ltd
SKU: DSS-PAUT28
Price: 50000 USD
Availability: InStock

Наименование марки:	Suzhou Desisen (DSS) Electronics
Номер модели:	DSS-PAUT28
МОК:	1 комплект
цена:	USD $50000
Условия оплаты:	L/C,D/A,D/P,T/T
Возможность поставки:	100 комплектов

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001, CE

Упаковывая детали:

Деревянный корпус

Поставка способности:

100 комплектов

Выделить:

Легкий портативный ультразвуковый детектор дефектов

Небольшой портативный ультразвуковой детектор дефектов

Портативный ультразвуковый детектор ошибок TOFD

Описание продукта

Описание продукта:

DSS-PAUT28 представляет собой портативный ультразвуковой инструмент фазового массива с 32 128 каналами обнаружения. Система интегрирует обычные ультразвуковые испытания, TOFD (Time of Flight Diffraction),традиционный фазовый массив, метод полной фокусировки (TFM), одновременное TOFD и сканирование фазового массива, и поддержка зонды двойного массива.прибор обеспечивает полную возможность записи данных испытаний, что делает его передовым отечественным интеллектуальным фазовым массивом ультразвукового тестирования.

Особенности:

Каналы обнаружения

Конфигурация каналов 32:128 предлагает всеобъемлющие возможности тестирования, включая обнаружение фазового массива, визуализацию метода тотального фокусирования, одновременную TOFD и сканирование фазового массива,Поддержка зондов с двойным массивом, двухканальное обнаружение TOFD и двухканальное обычное тестирование для удовлетворения различных требований клиентов.

Модули фазового массива

Специализированные модули включают в себя: проверку козырьков, проверку коленчатого вала, обнаружение коррозии трубопровода, проверку сварки рельсов, проверку ремня и оси, проверку болтов, проверку TKY,и другие специальные модули для применения.

Модуль TOFD

Установка параметров процесса и настройки параметров клинных зондов. Автоматически вычисляет параметры площади покрытия на основе параметров зонда и процесса,включая PCS (отделение центра зонда), сканирование покрытия поверхности, покрытия задней стены и расчеты угла луча.

Обычный модуль

Ключевые функции включают: отображение формы волны с помощью сканирования A; диапазон, горизонтальные, глубинные и амплитудные настройки; скорость звука, задержка и конфигурация нулевой точки; возможность замораживания формы волны;Кривые DAC (коррекция амплитуды расстояния); автоматическое управление усилением; режимы импульсного эхо и питч-кач; регулирование ширины импульса и передачи напряжения; возможности фильтрации; функции хранения и отзыва параметров канала.

Процессный дизайн

Включает моделирование моделирования процесса с совместимостью программного обеспечения CAD для импорта размеров заготовки непосредственно в прибор.Позволяет напрямую вспоминать геометрию заготовки и обеспечивает индивидуальные процессы инспекции с полными решениями под ключ.

Фазовая калибровка массива

Поддерживает стандартные функции компенсации кривых ACG (угловая коррекция при увеличении) и TCG (коррекция при увеличении времени) ASME (записи TCG до 16 баллов),по решению вопросов единообразия распределения энергии и точности измерений при сканировании секторовОбладает упрощенными процедурами калибровки для скорости звука, задержки, ACG, TCG и настройки кодера с удобной для пользователя работой.

Обработка изображений

Динамические функции фокусировки глубины и сглаживания обеспечивают отличное разрешение обнаружения и превосходное качество изображения для дефектов на различных глубинах.Возможности увеличения и панировки изображения позволяют настраивать макеты дисплея, в то время как функция расширения ворот позволяет детально наблюдать за дефектами.

Структурное проектирование

Полностью герметичная водонепроницаемая и пылестойкая конструкция, подходящая для суровых условий испытаний.0 для высокоскоростной передачи данных и видеовыхода DisplayPort (DP), конвертируемого в HDMI для неограниченного расширения экрана.

Точность задержки

Точность задержки на уровне наносекунд повышает точность фазовой задержки, значительно подавляя боковые доли при одновременном улучшении разрешения продольного и бокового лучей для повышения четкости изображения.

Приобретение данных

Непрерывное хранение A-сканирования, быстрая визуализация в режиме реального времени для фазового линейного сканирования массива, секторного сканирования, C-сканирования и TOFD-сканирования.Метод полной фокусировки с непрерывной записью данных с помощью кодера или запуска временной базы.

Основные законы

Автоматический расчет и быстрая генерация на основе угла луча, фокусного расстояния, режима сканирования, зонда и параметров клина.

Фильтры

Высокопроходный, низкопроходный и несколько узкодиапазонных фильтров.

Дисплей

10.4-дюймовый сенсорный дисплей TFT промышленного класса, обеспечивающий отличную видимость во внешних условиях и ярких условиях освещения.

Силовое питание

Двойная мощность переменного тока / постоянного тока с аккумуляторной батареей, обеспечивающая более 4,5 часов непрерывной работы.

Технические параметры:

Параметры канала
Режим PA/TFM	32128-й канал
Режим UT	2 канала
Режим TOFD	2 канала

Индекс производительности обычного ультразвука
РРФ	25 Hz ~ 10 kHz
Выпускное напряжение	75V ~ 250V (50Ω нагрузки)
Ширина импульса	30 нс ~ 1000 нс, шаг 5 нс
Снижение	400Ω, 80Ω
Частота отбора проб	100 МГц
Пропускная способность	Многодиапазонный охват 0,5 МГц ~ 20 МГц (-3 дБ)
Прибыль	0.0dB ~ 110.0dB
Маржина чувствительности	≥ 60dB (узкая полоса), ≥ 52dB (широкая полоса) (2.5P20, 2000022 2 плоские дновые отверстия)
Вертикальный линейный	≤ 3%
Горизонтальный линейный	≤ 0,1%
резолюция	≥26 дБ (2.5P20)
Динамический диапазон	≥ 30 дБ
Частота отбора проб	100 МГц
Фильтр	Высокопроходный, низкопроходный, многократный узкополосный
обнаружение	Положительная, отрицательная, полная волна, радиочастота (режим TOFD)
Канал	двойной канал
Максимальный диапазон	10000 мм (продольная волна из стали)
Врата измерения	А, Б, Г.
Начальная точка ворот	Полный диапазон
Ширина ворот	От отправной точки ворот до полного диапазона
Высота ворот	1 ~ 99%
Сигнализация	Звуковая и световая сигнализация
Режим измерения	Граница, пик
TCG	16 часов.

Индикаторы эффективности фазового массива/общего фокусирования
Количество каналов	32128-й канал
Максимальная диафрагма	32-элементный массив
Максимально поддерживаемое количество элементов массива	128 элементов массива
Правило сосредоточения	Не менее 1024
Диапазон угла сканирования	-89° ~ 89°
Функция калибровки	Скорость звука, задержка, TCG, ACG, кодер
Диапазон обнаружения	1000 мм
Минимальный угловой шаг	0.1°, с функцией автоматической оптимизации
Частота отбора проб	100 МГц, 10 бит
обнаружение	Полная волна
Дисплей высоты волны	До 800%
Регулируемая аналоговая прибыль	80 дБ
Максимальная частота повторения	20 кГц
Выпускное напряжение	20V ~ 110V (50Ω нагрузки)
Пульсовый режим	Биполярная квадратная волна
Ширина импульса	30 нс ~ 1000 нс, шаг 5 нс
Пропускная способность	Многодиапазонный охват 0,5 МГц ~ 20 МГц (-3 дБ)
Фильтрация	Высокопроходный, низкопроходный, многократный узкополосный
Запускатель	Кодер, временная база.
Режим измерения	Граница, пик
Показывать чтение	Амплитуда, звуковой путь, горизонтальный, глубина
Разрешение измерения	0.5 мм
Тип сканирования	Линейное сканирование, секторное сканирование, С-сканирование, D-сканирование, метод тотальной фокусировки (TFM)
Длина сканирования	Не менее 15 метров
Скорость сканирования	Не менее 30 мм/с
Изображение TFM	2D в реальном времени
Счет фокуса TFM	До 1 миллиона баллов
3D-реконструкционное изображение	Да, да.

DSS-PAUT28 портативный фазовый ультразвуковой детектор

ВDSS-PAUT28является передовым портативным ультразвуковым детектором с фазовым массивом,32: 128 каналов обнаружения.Этот универсальный прибор включает в себя комплекс функций контроля, в том числе:

Обычное ультразвуковое исследование

Дифракция во время полета (TOFD)

Традиционный фазовый массив

Полнофокусированное изображение

Одновременное TOFD и фазовое промывание массива(поддерживает двойные зонды массива)

Разработанный для надежного полевого использования, DSS-PAUT28 может похвастатьсяводонепроницаемая и маслостойкая панельи интуитивноработа с сенсорным экраном.Это гарантируетполная запись данныхдля всех проверок, что делает его ведущим интеллектуальным решением для ультразвукового оборудования для фазового анализа.

Основные области применения:

DSS-PAUT28 идеально подходит для широкого спектра промышленных проверок, включая:

Обычные и специализированные проверки сварки в:
Стальные конструкции
Котлы для электростанций
Нагнетательные сосуды
Трубопроводы
Компоненты ядерной энергетики
Суда
Нефть и резервуары для хранения
трубопроводы из этилена
Инженерия железнодорожных систем: проверка сварных, транспортных средств и колесных узлов осей машин
Аэрокосмическая промышленность: тщательный осмотр головков сварки на трение из алюминиевого сплава и соединительных конструкций из композитных материалов
Электроэнергетическая промышленность: проверка корней листьев, лопастей и болтов
Рабочие части с ограниченным пространством передвижения: прибор оснащен двумя TOFD-каналами проверки, способными охватить швы сварки толщиной 100 мм за один проход.

Программное обеспечение

С-сканирование сварки

3D-моделирование сварки

Фазированный ультразвуковой дефектоскоп DSS-PAUT28 2

Метод тотальной фокусировки (TFM)

Канал обнаружения

32Функция обнаружения фазового массива через масло, функция визуализации полного фокусирования, TOFD и одновременное сканирование фазового массива, поддержка зондов двойного массива,функция обнаружения TOFD с двумя каналами, двухканальное обычное обнаружение и другие функции для удовлетворения различных потребностей клиентов в обнаружении.

Модуль фазового массива

Продольный модуль TFM волны, модуль TFM волны сдвига, модуль проверки TFM задней сварки, модуль измерения задней сварки,Модуль проверки сварки задницами (TOFD+многогруппа фазового массива в один и тот же день), модуль проверки TFM с C-сканированием плоской плиты, модуль проверки TFM с C-сканированием плоской плиты, модуль проверки TFM с болтами, модуль проверки болтов, модуль проверки TFM с коррозией, модуль проверки коррозии,Модуль проверки TK, и т.д.

Модуль TOFD

Он имеет функцию установки параметров процесса и параметров модуля зонда, и рассчитывает соответствующие параметры зоны покрытия в соответствии с параметрами зонда и процесса, включая PCS,истинное покрытие сканирования, истинное покрытие формы дна и угол звука.

Процессовая конструкция

Универсальная 3D-модель испытательного блока

Секторное сканирование

2D изображение болта

3D-моделирование сварки

3D-моделирование сварки

С-сканирование сварки

У него есть модель моделирования процесса, и вы также можете использовать программное обеспечение CAD для редактирования размера заготовки и импортировать его в инструмент, напрямую называть форму заготовки,и адаптировать исключительные процессы инспекции для пользователей, предоставляя полный набор решений в одном месте.

Дисплей

100,4-дюймовый TFT дисплей промышленного класса обеспечивает нормальную работу и обеспечивает отличный эффект отображения на открытом воздухе или при сильном освещении.

Применение:

Проверка автоматического сканера трубопровода поэтапным массивом

Совместима с различными зондами неразрушающего оборудования для испытаний, такими как фазовый массив, TOFD, вихревой ток и т. д.; убедитесь, что зонд сканирует старую сварку труб параллельно и с равномерной скоростью,уменьшить интенсивность труда операторов, уменьшить человеческие ошибки, устранить помехи шума и улучшить эффективность обнаружения; гибкая трасса, свободное изменение кривизны, подходящее для труб свыше 250 мм; двойной привод,Зонд может регулироваться как по окружности, так и по оси вдоль трубы; дистанционное автоматическое управление, может быть добавлен кодер; низкое потребление энергии, заменяемое перезаряжаемое масло, время ожидания более часов; сверхлегкий материал, легкий в установке и дорогой.

Обычная проверка сварки

Фазовая массивная вентиляторная сканировка используется для сварки задницы, сварки филе и сварки TKY в стальных конструкциях, котлах электростанций, сосудах под давлением, трубопроводах, атомной энергетике, нефтяных баках,резервуары храненияПервичные и вторичные волны используются для полного покрытия сварки, а линейное сканирование заменяет зигзаговое сканирование, что значительно повышает эффективность и надежность обнаружения.

Фазовая С-сканировка массива композитных материалов

Широкое использование композитных материалов, особенно в аэрокосмической отрасли, раньше обнаруживали с помощью одного зонда и одной точки, которые имели низкую эффективность обнаружения и были легко пропустить.Метод обнаружения толчка шкафа управления массивом может не только улучшить эффективность обнаружения, но также визуализировать дефекты и оценить область дефекта.

Проверка болта или проводки

В большинстве стальных конструкций болты используются для соединения потоков.Используя небольшой угол вентилятор сканирования фазового массива, чтобы покрыть область нити проверки болт, легко определить, есть ли трещины в нитках, отобразив результаты на изображении. The DSS-PAUT-28 instrument meets the requirements of the high-temperature bolt field acoustic phased array detection technology in Appendix D of the power standard "DL/T 694-2012 Technical Guidelines for Ultrasonic Testing of High-temperature Fastening Bolts".

Проверка соединений труб ПЭ

Электрическое слияние трубопровода этилена использует фазовое обнаружение линии сканирования массива, которое может обнаруживать хорошую сварку, не расплавленную сварку, включение шлака (грязь в песок),перегоревшая сварка и холодное состояниеРезультаты испытаний ясны и легко оценить. теплоувеличивающий соединение второго регулирующего трубопровода использует фазовое сканирование массива и секторное сканирование для покрытия всего соединения,и все виды дефектов имеют высокий показатель обнаружения.

Раствор для проверки сварки труб малого диаметра

В настоящее время проверка сварных труб малого диаметра обычно проводится с помощью рентгеновских лучей, но рентгеновская проверка имеет высокое излучение и не может проводиться одновременно с другими видами работ,что занимает время строительстваОбычная акустическая инспекция использует область близкого поля акустического поля из-за тонкой толщины стенки, и есть много преобразований волны в вес,что затрудняет количественное определение и идентификацию сигналовРезультаты инспекции сильно зависят от уровня, состояния и условий работы инспекторов.Зонд фазового массива для проверки труб малого диаметра и детектор цепи для труб малого диаметра, которые являются

Он обеспечивает одностороннее решение для проверки сварки. Результаты проверки отображаются графически, образуя дисплей A + 5 + C, который удобен для выявления дефектов,характеристика и измерениеСпециально разработанный изогнутый чип фокусирующий фазовый массив зонды и сериализированный дизайн удовлетворяют требованиям модулей дуги различных диаметров труб,с более высоким соотношением сигнала к шуму и разрешениемСпециально разработанный цепной сканер легко устанавливается и испытывается, и может быть расширен для различных диаметров труб.

Поддержка и услуги:

Техническая поддержка и обслуживание ультразвукового детектора фазового массива DSS-PAUT28

Мы предоставляем техническую поддержку и сервис, чтобы гарантировать, что наши клиенты удовлетворены их портативным детектором неисправностей.

Поддержка на месте

Наша команда поддержки на месте готова помочь с любыми проблемами, связанными с установкой, устранением неполадок или обслуживанием, которые могут возникнуть с вашим портативным детектором неисправностей.Наши специалисты могут прийти к вам и помочь с любыми вопросами или проблемами, которые у вас могут возникнуть..

Поддержка онлайн

Наша онлайн-команда поддержки доступна 24 часа в сутки, чтобы помочь с любыми вопросами или проблемами, которые у вас могут возникнуть с вашим портативным детектором дефектов.а также онлайн-система билетов для более глубоких вопросовНаша команда всегда готова помочь.
