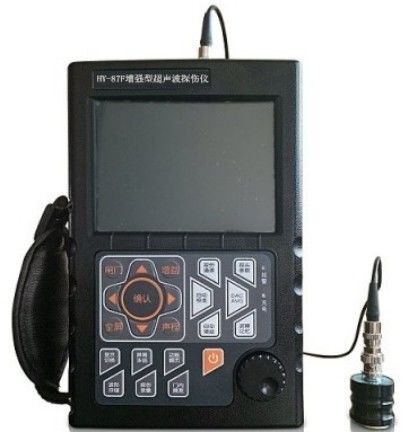

Полный цифровой усовершенствованный ультразвуковый детектор дефектов для обнаружения трещин

Описание продукта:

Функция сигнализации ворот завершена, сильная защита от помех;
Зарезервирован энкодер, может быть сконфигурирован 16 входов/16 выходов и другие интерфейсы ввода/вывода;
Конфигурация системы проста и гибка для достижения требований большего количества каналов;
Высокая надежность, простота обслуживания;
Самостоятельно разработанный интерфейс управления, удобный для пользователя, работоспособный;
Модульность программного обеспечения, может быть сконфигурирована в соответствии с потребностями;
Небольшой размер, большая мудрость, легко носить с собой.

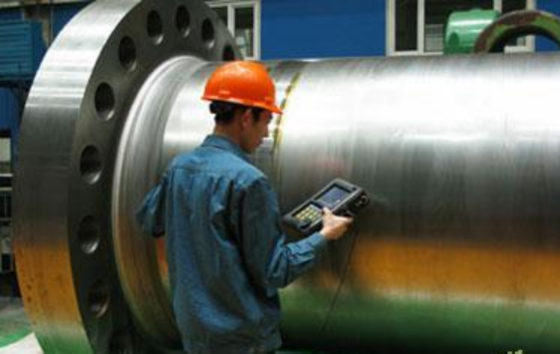

Применение:

A Особые преимущества
1. Полностью цифровой, полноцветный дисплей, в соответствии с окружающей средой для выбора цвета фона, значение яркости можно установить свободно, лидируя в тенденции отечественных приложений.
2. Цифровая ручка-переключатель, управление одной кнопкой
3. Анализ спектра, высокоскоростная операция БПФ, фактическая частота зонда
4. Высокопроизводительные безопасные литий-ионные батареи, модульная вставка, одна машина, два источника питания, две зарядки

B Импульс запуска
1. Сила импульса: градуированный выбор, установка 200 В, 300 В, 400 В, применимо к широкому спектру зондов
2. Ширина импульса: 100-300 нс непрерывно регулируется для соответствия оптимальной чувствительности зонда на разных частотах.
3. Импеданс: 51-51 В, 300 В и 400 В. Наилучшая чувствительность при зондировании
3. Согласование импеданса: 51Ω, 150Ω, 200Ω, 400Ω, для удовлетворения чувствительности и разрешения различных требований к работе
4. Рабочий режим: однокристальное зондирование, двухкристальное зондирование

C Диапазон сканирования
Нулевой интерфейс инцидентности ～ 14 000 мм (продольная волна стали), пропорциональная регулировка, непрерывная регулировка двух режимов.

D Усиление и прием
1. аппаратная выборка в реальном времени: 150 МГц, формы сигналов с высокой точностью
2. Режим обнаружения: полное обнаружение, положительное и отрицательное обнаружение, отображение РЧ-волны
3. Сигнал строба: один строб, двойной строб, извлечение на весь экран, пиковые показания в пределах строба.
4. Добавленная стоимость / полностью автоматическое усиление: установите значение шага 0,1 дБ, 2 дБ, 6 дБ, установите амплитуду значения высоты волны режима полностью автоматического усиления

E Сигнализация
Строб, звуковая и световая сигнализация в пределах кривой и выключение

F Хранение данных
1. 50 групп быстрого выбора параметров обнаружения канала, предварительно настроенных для различных типов зондов и комбинации параметров приборов, свободно устанавливать стандарты обнаружения различных отраслей, легко хранить, вызывать, повторно тестировать, печатать и передавать связь
2. Память 1000 эхо-сигналов и данных дефектоскопии для достижения компьютерного управления хранением, считыванием и просмотром, одиночной печатью, непрерывной печатью и передачей связи.
3. Приложение параметров: полные китайские параметры настройки дефектоскопии, ввод данных в реальном времени, случайное хранение, вызов, печать, отчет о связи

G Функция дефектоскопии
1. Память волны: извлечение дефектов самой высокой волны в реальном времени, калибровка максимального значения дефектов
2. Расчет значения φ: дефектоскопия прямым зондом для поиска дефектов самой высокой волны, автоматически преобразуется в
3. Альтиметрия трещин: для поиска дефектов самой высокой волны, метод альтиметрии дифракции в реальном времени
4. Динамическая запись: обнаружение динамической записи форм сигналов в реальном времени, хранение, воспроизведение
5. Местоположение дефекта: значение уровня L в реальном времени, значение глубины H, значение звукового диапазона S
6. Количественная оценка дефекта: количественное значение SL в реальном времени
7. Характеристика дефекта: через огибающую форму сигнала, искусственное эмпирическое суждение
8. Модификация поверхности: дефектоскопия криволинейной поверхности заготовки, преобразование кривизны
9. Компенсация расстояния: компенсация в реальном времени для дефектоскопии на большом расстоянии толстых заготовок, чтобы избежать утечки обнаружения небольших дефектов
10. Форма профилей сварных швов: дефектоскопия в реальном времени описывает процесс звукового диапазона для достижения местоположения дефекта 11, измерение высоты трещины: найти самую высокую волну дефекта, измерение высоты методом дифракции в реальном времени Звуковой процесс для достижения местоположения дефекта
11. Сканирование типа B: сканирование в реальном времени, описание дефектов в поперечном сечении

H Записи часов реального времени
Дата дефектоскопии в реальном времени, записи отслеживания времени и хранение

I Интерфейс управления
Высокоскоростной USB, RS232 два вида интерфейсов для обеспечения передачи печати

J Защита экрана
Режим ожидания может быть выключен, чтобы инструмент экономил энергию, уменьшал количество переключений, чтобы продлить срок службы
