Портативное ультразвуковое оборудование для контроля

Портативный ультразвуковой дефектоскоп. Диапазон сканирования 2-4500 мм. Рабочая частота 2-7.5 МГц.

Name: Портативный ультразвуковой дефектоскоп. Диапазон сканирования 2-4500 мм. Рабочая частота 2-7.5 МГц.
Brand: Suzhou Desisen(DSS) Electronics Co.,Ltd
SKU: HY20
Availability: InStock

Наименование марки:	Suzhou Desisen (DSS) Electronics
Номер модели:	HY20
МОК:	1
цена:	discuss personally
Условия оплаты:	T/T,D/P
Возможность поставки:	100

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

ISO 9001, CE

Диапазон сканирования:

2-4500 мм

Диапазон частот:

2-7,5 МГц

Резолюция:

> 28 дБ

Диапазон прироста 0:

0 ДБ ~ 119,5 ДБ

Маржина чувствительности:

> 65 дБ (200 мм глубины, Ø2 FBH*)

работающие режимы:

Однокристаллический/двойной кристаллический проб

Ряд скорости:

1 000–9999 м/с

Режим исправления:

Полноволновое обнаружение

Горизонтальные линеарности:

Ошибка ≤ 0,1% Более 1 м

Вертикальные линеарности:

< 4%

Хранение каналов:

Хранение данных:

500 комплектов

Рабочая температура:

-15°C до 55°C

Относительная влажность:

(20~95) % RH

Зарядка:

18ВДС,220ВАК

Рабочее напряжение:

DC24V

Снижение:

100/150/200/500Ω

ВОРОТА:

Первый эхо-портал/отпускный эхо-портал

Точность аттенюатора:

< ±1 дБ/12 дБ

PRF:

Регулируемый от 10 до 1000 Гц

Цифровое отказ:

Линейное отторжение 0~80%

Коэффициент выборки:

100 МГц (оборудование в режиме реального времени)

Уровень шума:

≤15% (полномасштабного)

Задержка отображения -:

-20 мкс－＋3400 мкс

Продолжительность непрерывной работы:

Размеры (L × W × H):

260 × 140 × 55 мм

Вес:

1,6 кг

Температура хранения:

-30°C ~ 60°C

Упаковывая детали:

деревянная коробка

Поставка способности:

100

Выделить:

портативный датчик обнаружения рванины

детектор рванины луча 0.1μS портативный x

детектор рванины луча 20μS портативный x

Описание продукта

Портативный ультразвуковой детектор дефектов Диапазон сканирования 2-4500 мм Операционная частота 2-7,5 МГц

Описания

Портативный цифровой ультразвуковый детектор дефектов HY20 может быстро, удобно, неинвазивно и точно обнаруживать, находить, оценивать и диагностировать различные внутренние дефекты деталей, такие как трещины,сварные швы, поры, песчаные отверстия, включения, складки и т. д. Он широко используется в таких областях, как энергетика, нефтехимия, стальные конструкции, военная промышленность, аэрокосмическая промышленность, железнодорожный транспорт, автомобили,машины, и т. д. и является необходимым инструментом в неразрушающей промышленности испытаний.

1Автоматическое испытание производительности прибора и зонда, автоматическая калибровка прибора, способная измерять толщину и скорость звука материала.

2Десять независимых каналов обнаружения неисправностей (электронное переключение).

3В зависимости от фактической заготовки (например, сварных швов, кованых изделий, отливок, труб, плит, осей, колес, труб малого диаметра и т. д.) могут быть созданы самостоятельно определенные процессы обнаружения дефектов,и обнаружение дефектов на месте не требует перевозки тестовых блоков.

4Автоматическое создание кривых DAC и AVG, точки отбора проб не ограничены, можно выполнять компенсацию и коррекцию, кривая автоматически колеблется с увеличением,и автоматически расширяется с звуковой траекторией.

5. отображение в режиме реального времени отголосков дефектов (горизонтальные, вертикальные, расстояния, эквивалентные значения dB), отображение секции сварного шва.

6. Входные ворота волн, ворота потерь волн, звуковая сигнализация DAC, положение ворот, ширина и высота ворот могут регулироваться произвольно.

7Пиковая память, функция оболочки, что облегчает поиск наивысшей формы волны.

8. 500 данных об обнаружении неисправностей могут храниться в приборе.

9Принятие нового типа плоского экрана с низкой отражательной способностью 5,5 "EL (цветный TFT-дисплей), сильное антиэлектромагнитное помеха, высокий контраст, высокое разрешение.

Спецификации

Параметры портативного УЗИ HY20

Диапазон сканирования	2-4500 мм	Диапазон частот	2-7,5 МГц
Резолюция	>28DB	Диапазон увеличения	0 ДБ ~ 119,5 ДБ
Маржина чувствительности	> 65 ДБ (200 мм глубины, Ø2 FBH*)	Режимы работы	Однокристаллический/двойной кристаллический проб
Диапазон скорости	1,000-9999 М/с	Режим исправления	Полноволновое обнаружение
Горизонтальная линейность	Ошибка ≤ 0,1% Более 1 м	Вертикальная линейность	< 4%
Хранение каналов	10	Хранение данных	500 комплектов
Операционная температура	-15°C до 55°C	Относительная влажность	(20~95) % RH
Зарядка	18ВДС,220ВАК	Рабочее напряжение	DC24V
Снижение	100/150/200/500Ω	Ворота	Первый эхо-портал/отпускный эхо-портал
Точность аттенуатора	< ±1 дБ/12 дБ	РРФ	Регулируемый от 10 до 1000 Гц
Цифровое отказ	Линейное отторжение 0~80%	Коэффициент выборки	≥ 100 МГц (оборудование в режиме реального времени)
Уровень шума	≤15% (полномасштабного)	Задержка отображения	-20 μs-+3400 μs
Продолжительность непрерывной работы	6 часов	Размеры (L × W × H)	260 × 140 × 55 мм
Вес	10,6 кг	Температура хранения	-30°C ~ 60°C

Другие описания

1HY20 имеет функции хранения и воспроизведения трех типов данных: процессы обнаружения недостатков и файлы проекта, и отчеты о повреждениях.

2. HY20 может хранить и воспроизводить более 500 данных изображений волновой формы.

3. HY20 может общаться с компьютером через стандартный двунаправленный интерфейс связи LPT для взаимной передачи форм волн, графиков и файлов,и для достижения компьютерного управления результатами обнаружения недостатков.

4. HY20 имеет как переменный, так и постоянный источник питания. Инструмент может работать непрерывно более 6 часов на батарейке, и он небольшого размера, легкого веса, низкого потребления энергии,компактный и портативный, подходящий для обнаружения полевых ошибок.

5. HY20 использует новый тип плоского 5,5-дюймового дисплея с низким уровнем отражения (цветный TFT-дисплей), с сильным антиэлектромагнитным помехом, высоким контрастом и высоким разрешением.

Диаграмма работы портативного ультразвукового детектора HY20

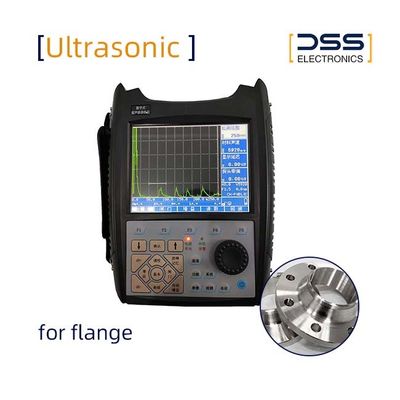

Портативный ультразвуковой дефектоскоп. Диапазон сканирования 2-4500 мм. Рабочая частота 2-7.5 МГц. 0
